Kod produktu: VM8584K2
Kod EAN: 4719264649516

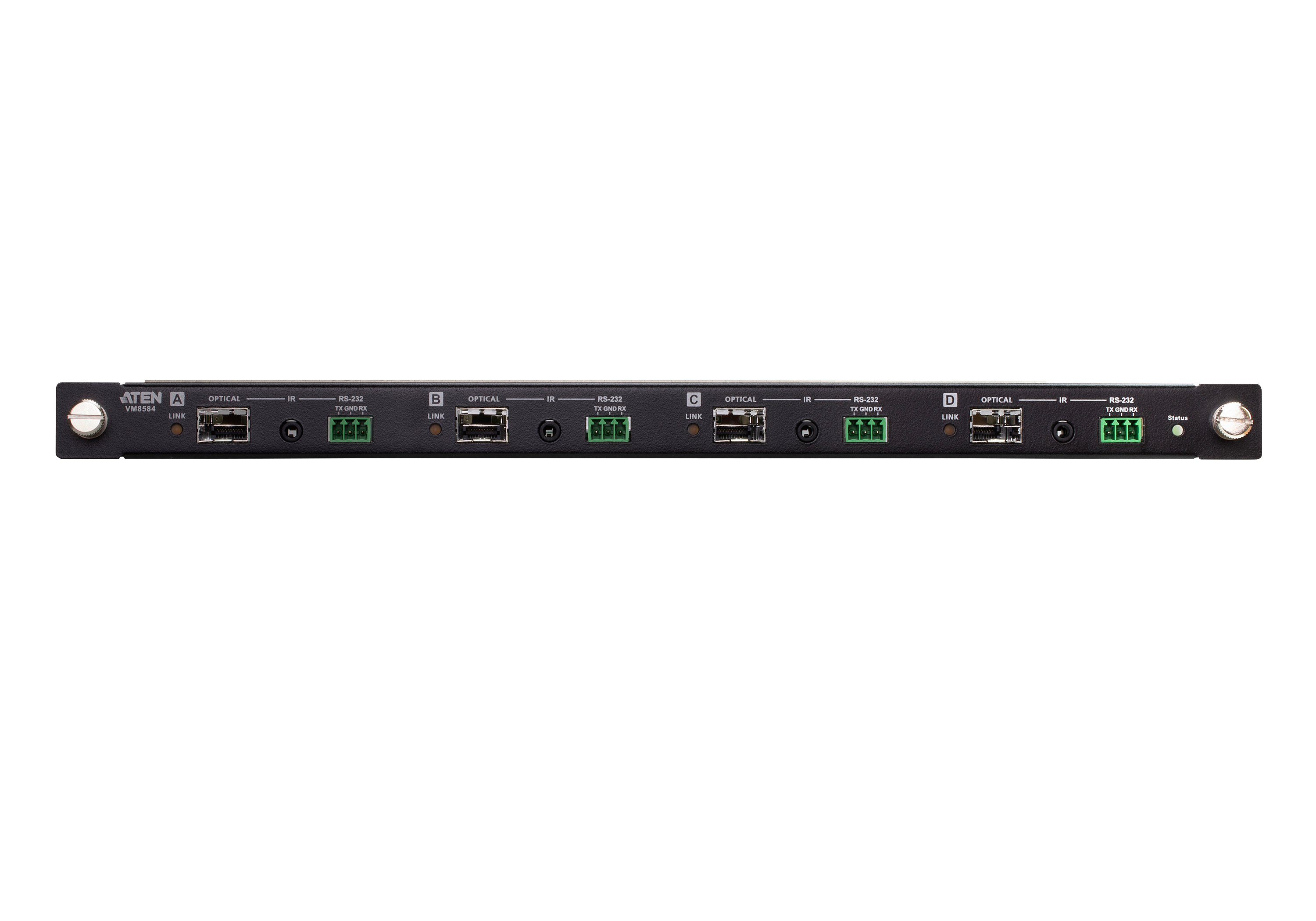

4-portowa płytka wyjścia optycznego VM8584 10G oferuje łatwy sposób na przekierowanie 4 źródeł HDMI do wyświetlaczy HDMI przez przedłużacze optyczne, a także połączenia wejściowe do 16/32 i 16/32 na modułowym przełączniku macierzowym ATENpoprzez różne interfejsy AV. Zaprojektowany z technologią światłowodową do transmisji na duże odległości, VM8584 wraz z modułem SFP + wysyła nieskompresowany sygnał 4K do 300 m (przy użyciu VM8584K1) lub 10 km (przy użyciu VM8584K2) za pośrednictwem kabli światłowodowych dupleks. Światłowód upraszcza okablowanie, gwarantując niezakłóconą transmisję długodystansową sygnałów audio, wideo, IR i RS-232 za pomocą jednego zestawu kabli dupleksowych, które łatwo można podłączyć do gniazda SFP +. Ponadto VM8584 obsługuje wysoką szybkość transmisji danych 10,2 Gb / s i spełnia specyfikacje HDMI, które obejmują 3D, Deep Colour i 4K, aby zapewnić najwyższą jakość wideo.
Płyty wejściowe / wyjściowe ATEN VM są wymienialne podczas pracy, co zapewnia integratorom systemów dużą elastyczność i wydajność w zakresie instalacji i konserwacji. Płytki wejściowe / wyjściowe ATEN VM wraz z modułowymi przełącznikami matrycowymi ATEN oferują idealne rozwiązania, które idealnie spełniają Twoje wymagania dotyczące skalowalnych aplikacji wideo.
Kompatybilny z VM3250 / VM3200 / VM1600A ; mieszaj i dopasowuj z modułowymi płytami we / wy dowolnego typu, aby uzyskać optymalną elastyczność
- Rozszerza sygnały sterujące audio / wideo, IR i RS-232 na duże odległości za pomocą podwójnych kabli światłowodowych
- Doskonała jakość obrazu w przypadku transmisji na duże odległości - do 4096 x 2160 przy 60 Hz (4: 2: 0), 300 m przy VM8584K1 przy kablach wielomodowych lub 10 km przy VM8584K2 przy kablach jednomodowych
- Skaler - zawiera funkcję skalowania wideo 4K w celu konwersji rozdzielczości wejściowych na optymalne rozdzielczości wyświetlania *
- Seamless Switch ™ - oferuje przełączanie zbliżone do zera, zapewniające ciągły strumień wideo, przełączanie w czasie rzeczywistym i stabilną transmisję sygnału *
- Ściana wideo - pozwala tworzyć niestandardowe układy ścian wideo za pomocą intuicyjnego internetowego interfejsu graficznego *
- HDMI (3D, Deep Color, 4K); Kompatybilny z HDCP 2.2
- Obsługa kontroli elektroniki użytkowej (CEC)
- Dwukierunkowy kanał RS-232 - umożliwia podłączenie do terminali szeregowych lub urządzeń szeregowych, takich jak ekrany dotykowe i skanery kodów kreskowych *
- Dwukierunkowy kanał IR - transmisja IR przetwarzana jest w jednym kierunku, w zakresie od 30 kHz do 60 kHz *
- EDID Expert ™ - wybiera optymalne ustawienia EDID w celu płynnego uruchamiania, wysokiej jakości wyświetlania i korzystania z najlepszych rozdzielczości na różnych ekranach
- FrameSync - zapobiega zrywaniu obrazu przez synchronizację wyjściowej częstotliwości skalowania z częstotliwością klatek na wejściu *
Wymieniany na gorąco moduł światłowodowy i płyty we / wy dla łatwej integracji i konserwacji * Uwaga: VM8584 jest zaprojektowany do współpracy z odbiornikiem wideo VE883R . Funkcje są dostępne tylko w połączeniu z VE883R .
| Światłowody | |
| Szybkość przesyłania danych | 10,3 Gb / s |
| Długość fali | VM8584K2: 1310 nm |
| Rodzaj włókna | VM8584K2: Jednomodowy (SM), LC Duplex Type |
| Wyjście wideo | |
| Interfejsy | 4 x dwukierunkowy SFP + (LC) |
| Wideo | |
| Max.Szybkość przesyłania danych | 10,2 Gb / s (3,4 Gb / s na linię) |
| Max.Zegar pikselowy | 340 MHz |
| Spełnienie | Kompatybilny zHDMI (3D, Deep Color, 4K)HDCP 2.2 Kontrola elektroniki użytkowej (CEC) |
| Max.Rozkład | Do 4096 x 2160/3840 x 2160 przy 60 Hz (4: 2: 0); 4096 x 2160/3840 x 2160 przy 30 Hz (4: 4: 4) |
| Max.Dystans | VM8584K2: do 10 km (SM, niebieski) |
| Kontrola | |
| Kanał RS-232 | 4 x uwięzione złącza śrubowe, 3 bieguny |
| Kanał IR | 4 x żeńskie gniazdo mini stereo (czarne) |
| Diody LED | |
| Status | 1 (zielony) |
| Połączyć | 4 (pomarańczowy) |
| Pobór energii | 22.96W: 108BTU |
| Środowiskowy | |
| temperatura robocza | 0–40 ° C |
| Temperatura przechowywania | -20–60 ° C |
| Wilgotność | 0 - 80% RH, bez kondensacji |
| Właściwości fizyczne | |
| Mieszkaniowy | Metal |
| Waga | 0,65 kg (1,43 funta) |
| Wymiary (dł. X szer. X wys.) | 35,20 x 23,80 x 2,33 cm (13,86 x 9,37 x 0,92cala) |
| Karton Lot | 2 szt |
| Uwaga | 1. Odległość robocza może się różnić w zależności od rodzaju światłowodu, szerokości pasma sieci, łączenia styków, strat sygnału, dyspersji modalnej lub chromatycznej, czynników środowiskowych i załamań. 2. ATEN zaleca stosowanie światłowodów jednomodowych zgodnych ze specyfikacjami IEC60793-2-50 B1.1 lub ITU-T G.652.B;światłowody 3. VM8584 jest produktem laserowym klasy 1 i jest zgodny z przepisami bezpieczeństwa IEC-60825, FDA 21 CFR 1040.10 i FDA 21 CFR 1040.11. |
| Uwaga | W przypadku niektórych produktów do montażu w stojaku należy pamiętać, że standardowe wymiary fizyczne WxDxH są wyrażone przy użyciu formatu LxWxH. |
