Kod produktu: 048ERU-T3122A2G

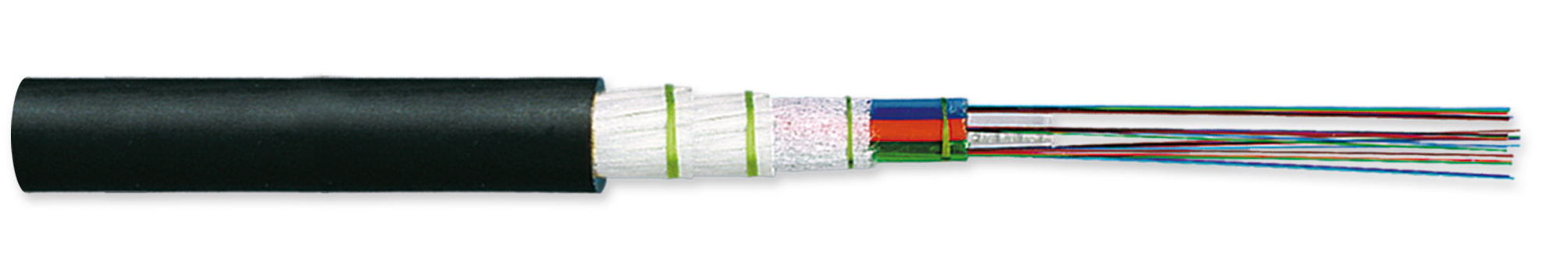

Pancerz dielektryczny w luźnej tubie Kabel wewnętrzny/zewnętrzny 4x12 E9 SMF-28e+® ITU G652.D LT 2.3
Kable Corning MPC (kabel uniwersalny) z luźną tubą są ognioodpornymi kablami do zastosowań wewnętrznych/zewnętrznych, przeznaczonymi do tworzenia szkieletów wewnątrzbudynkowych do zastosowania w kanałach i pionach.
Konstrukcja kabla z luźną tubą, izoluje włókna od instalacji i rygorów środowiskowych, zapewnia stabilne i wysoce niezawodne parametry transmisji. Rurki buforowe i włókna w każdej rurce są oznaczone kolorami w celu szybkiej i łatwej identyfikacji.
Konstrukcja SZ-linkowa dodatkowo zmniejsza wpływ instalacji i środowiska na parametry transmisji.
Kable te są przeznaczone do instalacji w peszlach, kanałach i wewnątrz budynku.
Cechy:
- Całkowicie dielektryczna konstrukcja kabla, nie wymaga uziemienia ani wiązania
- Odporny na promieniowanie UV i drobnoustroje, może być instalowany w kanałach lub przewodach
- Technologia blokowania wody, aplikacje OSP (zewnętrzne)
- Suchy rdzeń, umożliwia wydajne i przyjazne dla rzemiosła przygotowanie kabli w zastosowaniach zewnętrznych lub wewnętrznych/zewnętrznych
- Przędze ze szkła laminowanego, dla lepszej odporności na gryzonie
- Włókna/probówki buforowe kodowane kolorami zgodnie z Telcordia-Bellcore, łatwa identyfikacja poszczególnych rurek i włókien
- Bezsilikonowy płaszcz zewnętrzny, płaszcz kabla jest wolny od szkodliwych dla struktur lakierniczych
- Trudnopalny, LSZH™/FRNC
| Numer produktu | 048ERU-T3122A2G |
| Kod kreskowy | 4042673306191 |
| Środowisko | Wewnątrz i na zewnątrz |
| Rodzaj kabla | Luźna tuba |
| Rodzaj produktu | Pancerz dielektryczny |
| Kategoria włókna | Jednomodowy (OS2) |
| Odporność pożarowa | LSZH™/FRNC |
| Kodowanie zgodnie z EN 60794-1-1 (DIN VDE 0888-100-1) | U-DQ(ZN)BH |
| Zastosowanie | Kanał, pionowy pion, poziome ogólnego przeznaczenia |
| Odporność na zgniatanie | 2000 N/10 cm |
| Maks. wytrzymałość na rozciąganie do instalacji | 4000 N |
| Min. instalacja promienia gięcia | 215 mm |
| Min. operacja promienia gięcia | 160mm |
| Nominalna średnica zewnętrzna | 10,9 mm |
| Oznaczenie kabli | CE 17 EN 50575 Eca - CORNING - Światłowód - Rok - U-DQ(ZN)BH 48 E9 LT 2.3 LSZH(TM)/FRNC |
| Centralny element | Dielektryk |
| Liczba włókien | 48 |
| Kodowanie kolorami rurek buforowych | Niebieski, pomarańczowy, zielony, brązowy |
| Liczba ripcordów | 1 |
| Kolor płaszcza zewnętrznego | Czarny |
| Materiał płaszcza zewnętrznego | Materiał trudnopalny, niekorozyjny, niskodymny, bezhalogenowy (FRNC/LSZH) |
| Grubość nominalna płaszcza zewnętrznego | 1,5 mm |
| Elementy o wytrzymałości na rozciąganie i/lub opancerzenie - Warstwa 1 | Zbroja z laminowanej przędzy szklanej |
| Kolor rurki buforowej | Niebieski, pomarańczowy, zielony, brązowy |
| Średnica rury buforowej | 2,25 mm |
| Średnica elementu centralnego | 2,5 mm |
| Kolor elementu wypełniającego | Naturalny |
| Liczba aktywnych rur | 4 |
| Liczba elementów wypełniających | 2 |
| Liczba pozycji rur | 6 |
| Taśma | Pęczniejąca w wodzie |
| Barwienie włókien | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy |
| Włókna na tubę | 12 |
| Zakres temperatur, instalacja | -5°C do 50°C (23 F do 122 F) |
| Zakres temperatur, działanie | -30 °C do 70 °C (-22 F do 158 F) |
| Zakres temperatur, przechowywanie | -40 °C do 70 °C (-40 F do 158 F) |
| Waga | 117 kg/km |
| RoHS | Wolne od substancji niebezpiecznych zgodnie z RoHS 2011/65/EU |
| Metoda badania palności | Samogasnący zgodnie z IEC 60332-1-2 (pojedynczy kabel) Reakcja na ogień zgodnie z EN 50575 i EN 13501-6 Niski poziom zadymienia zgodnie z IEC 61034 i brak halogenu zgodnie z IEC 60754-1 Niekorozyjny zgodnie z IEC 60754-2 |
| Blokowanie wody | IEC 60794-1-2 F5 |
| Test propagacji płomienia | Trudnopalny zgodnie z IEC 60332-1-2 (pojedynczy kabel) |
| Reakcja na wymagania pożarowe | Reakcja na ogień zgodnie z EN 50575 i EN 13501-6 |
| Gęstość dymu | Niski poziom zadymienia zgodnie z IEC 61034 |
| Test zawartości halogenu | Zero halogenu zgodnie z IEC 60754-1 |
| Poziom korozji | Niekorozyjny zgodnie z IEC 60754-2 |
| Reakcja na ogień | Eca |
| Standardy światłowodowe | TIA/EIA-492CAAB, IEC 60793-2-50 Typ B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
| Długość fali odcięcia kabla | 1260 nm |
| Kod włókna | mi |
| Nazwa włókna | E9/125 SMF28e+® |
| Typ włókna | Jednomodowy |
| Średnica rdzenia włókna | 8,2 µm |
| Maksymalne tłumienie | 0,36 dB/km / 0,36 dB/km / 0,22 dB/km |
| Serial 1 Gigabit Ethernet | 5000 MHz*km / - / - |
| Szeregowy 10 Gigabit Ethernet | 10000 MHz*km / - / 40000 MHz*km |
| Długości fal | 1310 nm / 1383 nm / 1550 nm |
| Kategoria włókna | OS2 |
