Kod produktu: 012TEU-13188A2G

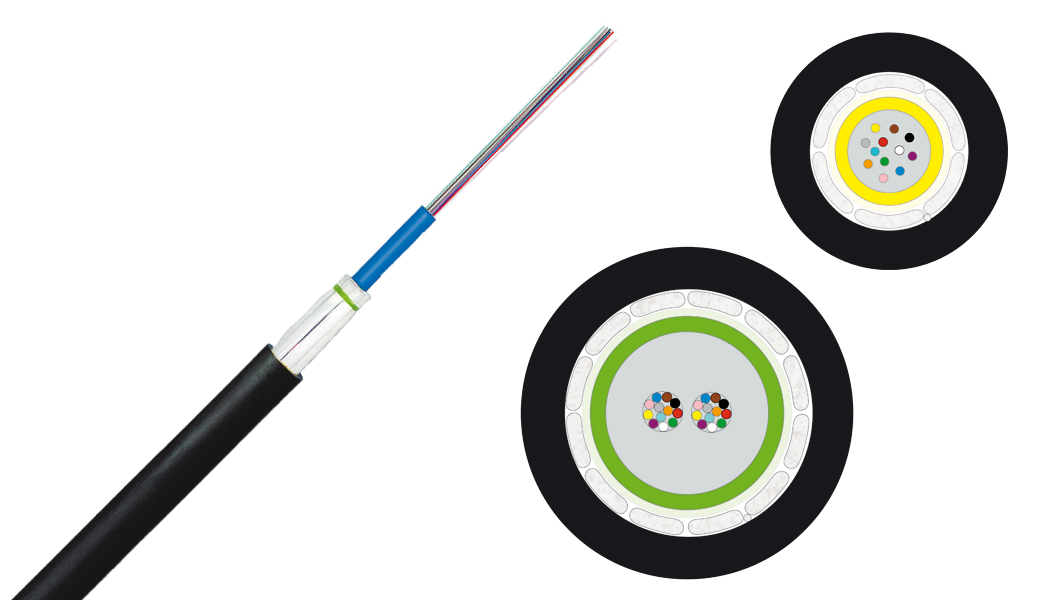

Pancerz dielektryczny centralnej tuby Kabel wewnętrzny/zewnętrzny 1x12 G50 MMF ClearCurve® OM3 CT 3.0
Konstrukcja kabla w tubie centralnej, izolując włókna od instalacji i rygorów środowiskowych, zapewnia stabilne i wysoce niezawodne parametry transmisyjne. Włókna są oznaczone kolorami w celu szybkiej i łatwej identyfikacji.
Konstrukcja kabla, oparta na centralnej tubie buforowej, jest bardzo kompaktowa, lekka i elastyczna, idealna do połączeń wymagających umiarkowanej liczby włókien.
Kable te są przeznaczone do instalacji w peszlach, kanałach i wewnątrzbudynkowej.
Cechy:
- Całkowicie dielektryczna konstrukcja kabla, nie wymaga uziemienia ani wiązania
- Laminowane pęczniejące przędze szklane, zwiększona odporność na gryzonie i wzdłużna ochrona przed wodą
- Odporny na promieniowanie UV i drobnoustroje, Może być instalowany w kanałach lub przewodach
- Mała średnica i promień gięcia, łatwa instalacja w miejscach o ograniczonej przestrzeni
- Kodowanie kolorami włókien według Telcordia-Bellcore, łatwa identyfikacja poszczególnych włókien
- Technologia blokowania wody, aplikacje OSP (zewnętrzne)
- Bezsilikonowy płaszcz zewnętrzny, płaszcz kabla jest wolny od szkodliwych dla struktur lakierniczych
- Trudnopalny, LSZH™/FRNC
| Numer produktu | 012TEU-13188A2G |
| Kod kreskowy | 4042673328612 |
| Środowisko | Wewnątrz i na zewnątrz |
| Rodzaj kabla | Pojedyncza rurka |
| Rodzaj produktu | Pancerz dielektryczny |
| Kategoria włókna | 50 µm mm (OM3) |
| Odporność pożarowa | LSZH™/FRNC |
| Kodowanie zgodnie z EN 60794-1-1 (DIN VDE 0888-100-1) | U-DQ(ZN)BH |
| Zastosowanie | Kanał, pionowy pion, poziome ogólnego przeznaczenia |
| Odporność na zgniatanie | 1500 N/10 cm |
| Min. instalacja promienia gięcia | 130 mm |
| Min. operacja promienia gięcia | 100 mm |
| Nominalna średnica zewnętrzna | 6,6 mm |
| Oznaczenie kabli | CE 17 EN 50575 Dca,s2,d2,a1 - CORNING - Światłowód - Rok - U-DQ(ZN)BH 12 OM3CC CT 3.0 LSZH(TM)/FRNC |
| Liczba włókien | 12 |
| Liczba ripcordów | 1 |
| Kolor płaszcza zewnętrznego | Czarny |
| Materiał płaszcza zewnętrznego | Materiał trudnopalny, niekorozyjny, niskodymny, bezhalogenowy (FRNC/LSZH) |
| Grubość nominalna płaszcza zewnętrznego | 1,2 mm |
| Elementy o wytrzymałości na rozciąganie i/lub opancerzenie - Warstwa 1 | Zbroja z laminowanej pęczniejącej przędzy szklanej |
| Średnica rury buforowej | 3 mm |
| Barwienie włókien | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy |
| Zakres temperatur, instalacja | -5°C do 50°C (23 F do 122 F) |
| Zakres temperatur, przechowywanie | -25°C do 70°C (-13 F do 158 F) |
| Zakres temperatur, działanie | -20 °C do 60 °C (-4 F do 140 F) |
| Maksymalna długość dostawy | 4000 m² |
| Waga | 46 kg/km |
| RoHS | Wolne od substancji niebezpiecznych zgodnie z RoHS 2011/65/EU |
| Metoda badania palności | Samogasnący zgodnie z IEC 60332-1-2 (pojedynczy kabel) Reakcja na ogień zgodnie z EN 50575 i EN 13501-6 Niski poziom zadymienia zgodnie z IEC 61034 i brak halogenu zgodnie z IEC 60754-1 Niekorozyjny zgodnie z IEC 60754-2 |
| Blokowanie wody | IEC 60794-1-2 F5 |
| Test propagacji płomienia | Trudnopalny zgodnie z IEC 60332-1-2 (pojedynczy kabel) |
| Reakcja na wymagania pożarowe | Reakcja na ogień zgodnie z EN 50575 i EN 13501-6 |
| Gęstość dymu | Niski poziom zadymienia zgodnie z IEC 61034 |
| Test zawartości halogenu | Zero halogenu zgodnie z IEC 60754-1 |
| Poziom korozji | Niekorozyjny zgodnie z IEC 60754-2 |
| Kod włókna | T |
| Nazwa włókna | G50/125 ULTRA-GIĘCIE 7,5 |
| Typ włókna | Wielomodowy |
| Średnica rdzenia włókna | 50 µm |
| Minimalna efektywna przepustowość modalna (EMB) | 2000 MHz*km / - |
| Maksymalne tłumienie | 2,8 dB/km/1,0 dB/km |
| Min. przepełniona przepustowość uruchamiania (OFL) | 1500 MHz*km / 500 MHz*km |
| Serial 1 Gigabit Ethernet | 1100 MHz*km / 600 MHz*km |
| Szeregowy 10 Gigabit Ethernet | 300 MHz*km/ 333 MHz*km |
| Typowe tłumienie | 2,4 dB/km / 0,8 dB/km |
| Długości fal | 850nm / 1300nm |
| Tłumienie indukowane | Dla promienia 7,5 mm < 0,2 db / - |
| Kategoria włókna | OM3 |
