Kod produktu: 008EEU-13122A2G

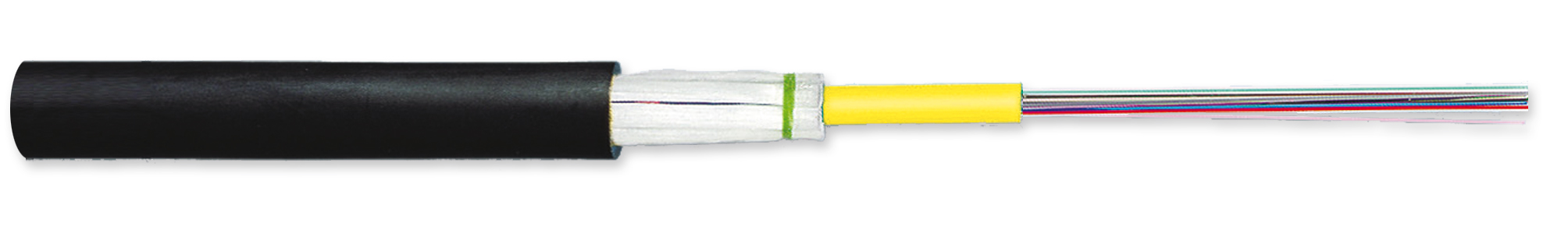

008EEU-13122A2G - światłowód jednomodowy 8 włóknowy OS2
Pancerz dielektryczny centralnej tuby kabel wewnętrzny/zewnętrzny 1x8 E9 SMF-28e+® ITU G652.D CT 3.0
Konstrukcja kabla z tubą centralną, izolując włókna od instalacji i rygorów środowiskowych, zapewnia:
stabilne i wysoce niezawodne parametry transmisji.
włókna są kodowane kolorami w celu szybkiej i łatwej identyfikacji.
Konstrukcja kabla oparta na centralnej tubie buforowej jest
kompaktowy, lekki, elastyczny i idealny do połączeń wymagających
umiarkowana liczba włókien.
Kable te przeznaczone są do instalacji w peszlach,
kanały, bezpośrednie zakopanie i w domu.
Cechy i zalety:
- Technologia blokowania wody
- Aplikacje OSP (zewnętrzne)
- Odporny na promieniowanie UV i drobnoustroje
- Może być instalowany w kanałach lub przewodach
- Pancerz ze stali falistej
- Gryzonie, ochrona mechaniczna i aplikacje bezpośrednio zakopane
- Mała średnica i promień gięcia
- Łatwa instalacja w miejscach o ograniczonej przestrzeni
- Kodowanie kolorami włókien według Telcordia-Bellcore
- Łatwa identyfikacja poszczególnych włókien
- Trudnopalny
- LSZHTM/FRNC
Ogólne dane techniczne
| Numer produktu | 006EEU-13122A2G |
| Kod kreskowy | 4056418100760 |
| Środowisko | Wewnątrz i na zewnątrz |
| Rodzaj kabla | Pojedyncza rurka |
| Rodzaj produktu | Pancerz dielektryczny |
| Kategoria włókna | Jednomodowy (OS2) |
| Odporność pożarowa | LSZH™/FRNC |
| Kodowanie zgodnie z EN 60794-1-1 (DIN VDE 0888-100-1) | U-DQ(ZN)BH |
| Podanie | Kanał, pionowy pion, poziome ogólnego przeznaczenia |
Specyfikacje mechaniczne
| Odporność na zgniatanie | 1500 N/10 cm |
| Min. instalacja promienia gięcia | 130 mm |
| Min. operacja promienia gięcia | 100 mm |
| Nominalna średnica zewnętrzna | 6,6 mm |
Projekt kabla
| Oznaczenie kabli | CE 17 EN 50575 Dca,s2,d2,a1 - CORNING - Światłowód - Rok - U-DQ(ZN)BH 6 E9 CT 3.0 LSZH(TM)/FRNC |
| Liczba włókien | 6 |
| Liczba ripcordów | 1 |
| Kolor powłoki zewnętrznej | Czarny |
| Materiał powłoki zewnętrznej | Materiał trudnopalny, niekorozyjny, niskodymny, bezhalogenowy (FRNC/LSZH) |
| Grubość nominalna płaszcza zewnętrznego | 1,2 mm |
| Elementy o wytrzymałości na rozciąganie i/lub opancerzenie - Warstwa 1 | Zbroja z laminowanej pęczniejącej przędzy szklanej |
| Średnica rury buforowej | 3 mm |
| Barwienie włókien | Niebieski, pomarańczowy, zielony, brązowy, szary, biały |
Warunki środowiska
| Zakres temperatur, instalacja | -5°C do 50°C (23 F do 122 F) |
| Zakres temperatur, przechowywanie | -25°C do 70°C (-13 F do 158 F) |
| Zakres temperatur, działanie | -20 °C do 60 °C (-4 F do 140 F) |
Informacje o zamawianiu
| Waga | 46 kg/km |
Normy
| RoHS | Wolne od substancji niebezpiecznych zgodnie z RoHS 2011/65/EU |
| Metoda badania palności | Samogasnący zgodnie z IEC 60332-1-2 (pojedynczy kabel) Reakcja na ogień zgodnie z EN 50575 i EN 13501-6 Niski poziom zadymienia zgodnie z IEC 61034 i brak halogenu zgodnie z IEC 60754-1 Niekorozyjny zgodnie z IEC 60754-2 |
| Blokowanie wody | IEC 60794-1-2 F5 |
| Test propagacji płomienia | Trudnopalny zgodnie z IEC 60332-1-2 (pojedynczy kabel) |
| Reakcja na wymagania pożarowe | Reakcja na ogień zgodnie z EN 50575 i EN 13501-6 |
| Gęstość dymu | Niski poziom zadymienia zgodnie z IEC 61034 |
| Test zawartości halogenu | Zero halogenu zgodnie z IEC 60754-1 |
| Poziom korozji | Niekorozyjny zgodnie z IEC 60754-2 |
Normy
| Standardy światłowodowe | TIA/EIA-492CAAB, IEC 60793-2-50 Typ B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
Charakterystyka optyczna
| Długość fali odcięcia kabla | 1260 nm |
| Kod włókna | mi |
| Nazwa włókna | E9/125 SMF28e+® |
| Typ włókna | Jednomodowy |
| Średnica rdzenia włókna | 8,2 µm |
| Maksymalne tłumienie | 0,36 dB/km / 0,36 dB/km / 0,22 dB/km |
| Serial 1 Gigabit Ethernet | 5000 MHz*km / - / - |
| Szeregowy 10 Gigabit Ethernet | 10000 MHz*km / - / 40000 MHz*km |
| Długości fal | 1310 nm / 1383 nm / 1550 nm |
| Kategoria włókna | OS2 |
