Aten Listwa PDU 3f 400V 22kW 6xC19 24xC13 32A z pomiarem i zarządzaniem każdego gniazda

Seria trójfazowych PDU z kontrolą i monitoringiem per gniazdo ATEN PG98330, jest wyposażona w 6 gniazd IEC 60320 C19 i 24 gniazda IEC 60320 C13 umieszczonych w obudowie rack 0U. Wyposażona w procesor ARM Cortex-A8 seria PG98 zapewnia elastyczne metody sterowania za pośrednictwem portów LAN / COM / USB / czujników środowiskowych, a po podłączeniu jest w stanie zasilić wszystkie podłączone urządzenia w czasie krótszym niż 10 sekund. W celu zaoszczędzenia kosztów i miejsca, serię PG98 można połączyć kaskadowo w celu uzyskania 64 modułów PDU. Dzięki temu te moduły PDU zaspokajają rosnące zapotrzebowanie na zasilanie urządzeń IT o dużej gęstości w serwerowniach i centrach danych.

Pod względem konstrukcji sprzętowej te moduły PDU mają wbudowane energooszczędne przekaźniki, które pomagają operatorom kontrolować duże ilości przepływającego prądu, co powoduje mniejsze zużycie energii w porównaniu z modelami przekaźników niezdolnych do oszczędzania energii.

Wśród innych zalet należy wymienić preinstalowany w modelach PG98330 wyłącznik automatyczny obsługujący przepływ prądu 30A / 32A, który automatycznie wyłącza zasilanie elektryczne, chroniąc urządzenia przed przeciążeniem lub uszkodzeniem. Dzięki pięciu kolorom (żółtym, czerwonym, fioletowym, niebieskim i zielonym) naklejek na panelu konsoli LCD dostępnych do wyboru, rozróżnianie ustawień zasilania i szybsze rozwiązywanie problemów jest łatwiejsze. Ponadto panel konsoli LCD może być wymieniany podczas pracy i można go wyjąć, wymienić lub naprawić bez wyłączania podłączonego obciążenia o znaczeniu krytycznym.

Seria PG98, idealna dla serwerów korporacyjnych, szaf sieciowych i centrów danych, to inteligentne rozwiązanie do dystrybucji i zarządzania energią, które wspiera aplikacje IT o dużej gęstości, minimalizując jednocześnie całkowity koszt.

Procesor ARM Cortex-A8 dla elastycznych metod sterowania przez LAN / COM / USB / porty czujników środowiskowych i rozszerzonego monitorowania za pomocą wyświetlacza LCD
Zalety sprzętu / specyfikacji sieciowej
– interfejs sieciowy 1 Gbps Ethernet
– funkcje Auto Ping & Reboot
– protokoły zdalnego zarządzania: TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (over TCP/IP), standardy Wi-Fi: 802.11 a/b/g/n, IPv6 i SMS
– alerty / alarmy: wysyłanie alarmów via SNMP, SMTP, SMS1 i syslog
– skryptowanie: protokół JSON-RPC (Remote Procedure Call) i skrypt Python do sterowania określoną jednostką PDU (np. Włącz / Wyłącz) 1
– bezpieczeństwo: 2-poziomowy dostęp do konta / hasła oraz filtr IP / MAC, protokoły TLS 1.2, SMTP / SMTPS
– autentykacja: LDAP, RADIUS, TACACS+
Możliwość rozszerzenia instalacji
– umożliwia łączenie do 64 jednostek PDU w sposób kaskadowy
– możliwość łańcuchowego połączenia do 16 modułów PDU przez porty LAN i PON z przełącznikami KVM over IP serii KN firmy ATEN2
Energooszczędne przekaźniki pozwalają operatorom kontrolować duże ilości przepływu prądu przy niższym zużyciu energii
Precyzyjny pomiar kWh (+/-1%) umożliwiający wyrobienie sobie nawyków w zakresie zużycia energii, ustalenie wartości bazowych i śledzenie inicjatyw
Port czujników środowiskowych umożliwia podłączenie lub łańcuchowe połączenie do 8 czujników środowiskowych w celu monitorowania i zarządzania temperaturą, wilgotnością, przepływem powietrza, różnicą ciśnień powietrza i zalaniami.3
Alerty na LCD w czasie rzeczywistym wyświetlają użytkownikom ostrzeżenia o nietypowym stanie zasilania
Wbudowany w urządzenie regulowany przewód zasilający z możliwością obrotu o 90 stopni umożliwia elastyczną instalację w szafie, co przekłada się na lepszą organizację kabli
Gniazda mogą być zabezpieczone bezpiecznym zamknięciem, aby zapobiec odłączeniu się kabli zasilających w wyniku wibracji lub błędów ludzkich
Obsługa oprogramowania ATEN eco DC (Energy & DCIM Management Web GUI) do monitorowania dystrybucji zasilania, energii i danych środowiskowych z PDU i podłączonych urządzeń

Function    PG98330G
Elektryczne
Nominalne napięcie wejściowe    400/230V 3 fazy (gwiazda)
Maksymalny prąd wejściowy    32A maks.

Częstotliwość wejściowa    50-60 Hz
Połączenie wejściowe    IEC 309 32A czerwona 3 fazy+N+E
Moc wejściowa    22170VA (maks.)

Typ gniazda    (6) IEC 320 C19, (24) IEC 320C13
Nominalne napięcie wyjściowe    230V AC
Maksymalny prąd wyjściowy (gniazdo)    C13:10A (maks.),
    C19:16A (maks.),
Wyłączniki    6x UL489(1P)-16A
Pomiar    Monitorowanie prądu, napięcia, PF i kWh na poziomie wyjścia
Przełączanie gniazd    Tak
Porty czujnika środowiskowego    Tak
Dokładność pomiaru    1%
Właściwości fizyczne
Wymiary(D x S x W)    179.00 x 5.60 x 6.80 cm

Masa    8.43 kg ( 18.57 lb )
Długość przewodu zasilającego    3m
Środowiskowe
Temperatura (praca/przechowywanie)    0 – 60℃ / -20 – 60℃
Wilgotność (praca i przechowywanie)    0 – 80% RH, bez kondensacji
Zgodność
Weryfikacja EMC    CE, EMC
Weryfikacja bezpieczeństwa    CE
Gwarancja    3 lata


Podczas utrzymywania czasu pracy w centrum danych lub serwerowni, zrównoważona efektywność energetyczna może mieć ogromne znaczenie. Wdrożenie efektywnego zarządzania energią często wiąże się z usprawnieniami zarówno na poziomie sprzętu, jak i oprogramowania. W związku z rosnącym zapotrzebowaniem na zasilanie trójfazowe, wynikającym z jego wydajności w zakresie generowania, przesyłania i dystrybucji energii elektrycznej, ATEN wprowadza najnowszą serię jednostek PDU PG, dostępnych w konfiguracji z gniazdami IEC, zaprojektowanych w obudowie typu rack 0U, aby zaspokoić rosnące zapotrzebowanie na zasilanie sprzętu IT o dużej gęstości w serwerowniach i centrach danych. Każde urządzenie PDU PG98330, wykorzystujące procesor ARM-Cortex A8, jest wyposażone w 30 portów, które mogą pracować przy wyższym napięciu, zasilają wszystkie podłączone urządzenia w mniej niż 10 sekund po podłączeniu i dostarczają najdokładniejszych danych o zużyciu energii w kWh (+/-1%), co pozwala wyrobić sobie lepsze nawyki w zakresie zużycia energii, ustalić podstawy i monitorować działania. Mając na uwadze oszczędność energii, PG98330 umożliwia obniżenie zużycia energii, co stanowi najlepszą praktykę w infrastrukturze sieciowej, a jednocześnie przyczynia się do zmniejszenia emisji CO2 o 70,65 kg (131,4 kW równoważnika zużycia energii), zmniejszenia wydatków na energię elektryczną i obniżenia podatków od emisji dwutlenku węgla w skali roku.

Energooszczędne przekaźniki

Dzięki wbudowanym przekaźnikom energooszczędnym - podtypowi wyłącznika elektromagnetycznego - sterowanie przepływem dużej ilości prądu staje się łatwe, co pozwala zaoszczędzić rocznie 131,4 kW mocy na 30-gniazdowy moduł PDU w porównaniu z modelami bez przekaźników energooszczędnych. Ponadto, dystrybucja energii pozostaje funkcjonalna i nieprzerwana nawet w przypadku awarii, co zapewnia znakomity czas pracy, optymalizując niezawodność systemu.

Wyłącznik hydrauliczno-magnetyczny

Dzięki wbudowanemu wyłącznikowi hydrauliczno-magnetycznemu, zasilanie elektryczne może być automatycznie wyłączane w celu ochrony podłączonych urządzeń przed przeciążeniem lub uszkodzeniem, przy zachowaniu stabilnej dystrybucji energii.

Ulepszenie bezpiecznego blokowania

Gniazda mogą być zabezpieczone bezpiecznym zamknięciem, aby zapobiec odłączeniu się kabli zasilających w wyniku wibracji lub błędów ludzkich.

Alerty na wyświetlaczu LCD w czasie rzeczywistym

Na podświetlanym wyświetlaczu LCD mogą być wyświetlane ostrzeżenia ostrzegające użytkowników o nietypowych stanach zasilania.

Funkcja wymiany w czasie pracy

Panel konsoli LCD można wymieniać na gorąco i wyjmować, wymieniać lub naprawiać bez wyłączania krytycznego obciążenia.

Dwa porty LAN dla skalowalnej konfiguracji sieci

PG98330 jest wyposażony w dwa porty LAN (np. Internet i intranet) obsługujące połączenia Ethernet do 1G i może być łączony kaskadowo w celu podłączenia do 64 modułów PDU, co pozwala zaoszczędzić na kosztach instalacji dodatkowych przełączników sieciowych w celu włączenia połączeń sieciowych, a także oszczędzić miejsce w szafie rack, aby pomieścić więcej sprzętu IT w rozszerzalnej sieci.

Czujniki środowiskowe

Port czujników umożliwia podłączenie lub łańcuchowe połączenie do 8 czujników środowiskowych w celu monitorowania i zarządzania temperaturą, wilgotnością, przepływem powietrza, różnicą ciśnień powietrza i wyciekami, z możliwością ostrzegania o potencjalnych zagrożeniach.

Elastycznie działania on-site

W celu zapewnienia sprawnego działania, podłączenie urządzenia szeregowego do PDU za pomocą portu COM zapewnia inny sposób komunikacji: za pomocą poleceń CLI. Ponadto ten sam port pełni funkcję portu PON, który można podłączyć do sieci Ethernet do przełącznika KVM over IP serii KN w celu scentralizowania zarządzania zasilaniem nawet 16 połączonych łańcuchowo modułów PDU.

Możliwość podłączenia do sieci poprzez WiFi

Port USB w PG98330 może być wykorzystany do podłączenia do sieci za pomocą karty Wifi USB np. w celu podłączenia do systemów DCIM, aktualizacji oprogramowania sprzętowego, eksportu dzienników, szybkiej konfiguracji i innych.

Regulowane mocowanie przewódu zasilającego umożliwiający elastyczną instalację w szafie

PG98330 posiada wbudowane regulowane mocowanie przewódu zasilającego, który można obracać o 90 stopni, co umożliwia elastyczną instalację w szafie, a tym samym lepszą organizację kabli.

Monitoring DCIM

Integracja z ATEN eco DC - dedykowanym oprogramowaniem, w postaci webowego GUI, służącym do optymalnego zarządzania infrastrukturą centrum danych (DCIM). Dane dotyczące dystrybucji zasilania, energii i środowiska z modułów PDU i podłączonych do nich urządzeń można monitorować za pomocą przyjaznego interfejsu graficznego.

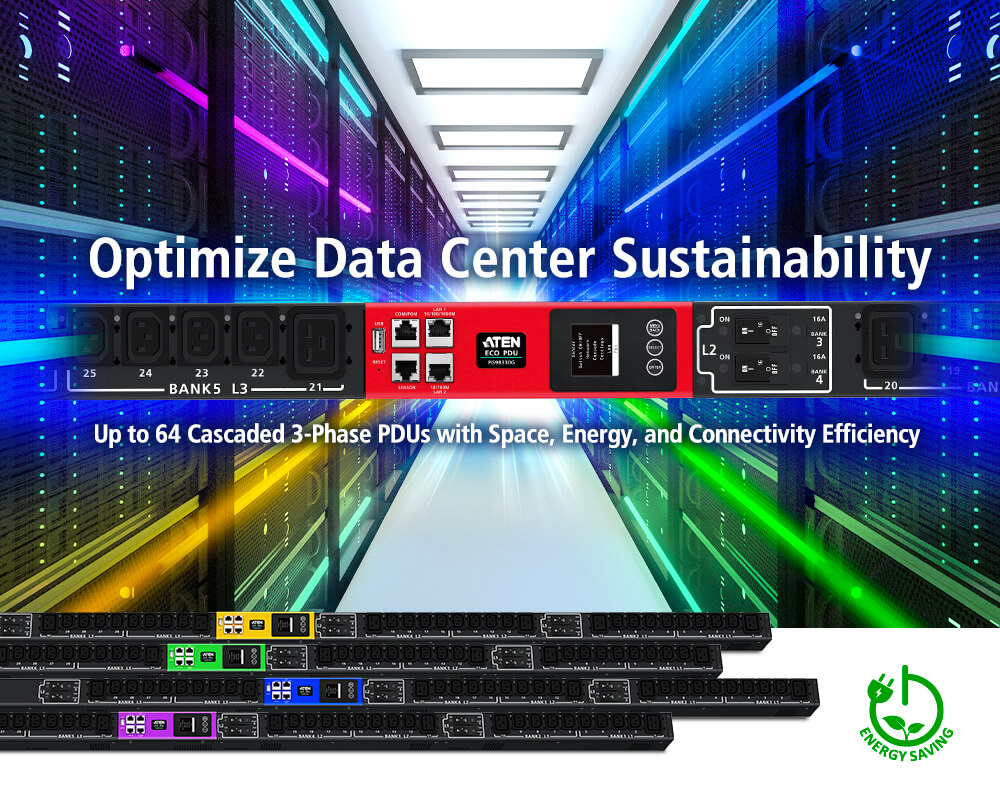

Kolorowy panel dla inteligentniejszego monitorowania zasilania

Moduły PDU serii PG posiadają panel konsoli LCD w domyślnym kolorze czerwonym, który można zmienić na żółty, fioletowy, niebieski i zielony poprzez zakup opcjonalnych kolorowych naklejek. Te kolorowe kody ułatwiają rozróżnienie różnych ustawień zasilania, a także przyspieszają rozwiązywanie problemów w przypadku nieoczekiwanych awarii.
