Kod produktu: VK1100A
System sterowania ATEN, składający się z urządzenia VK1100 (Kontroler ATEN), VK6000 (Konfigurator ATEN) i aplikacji System sterowania ATEN, to standardowy system zarządzający pracujący w sieci Ethernet, który łączy wszystkie urządzenia w pomieszczeniu lub dużej placówce, aby umożliwić bezpośrednie i łatwe scentralizowane sterowanie urządzeniami za pomocą urządzenia iPad. Urządzenie VK1100 pracuje jako główny kontroler, zapewniający doskonałą łączność z różnymi rodzajami urządzeń, które często można spotkać w pomieszczeniu. Po podłączeniu sprzętu oprogramowanie VK6000 pozwala na dostosowaną konfigurację urządzenia poprzez utworzenie prostego projektu systemu w kilku łatwych krokach. Poprzez połączenie się z urządzeniem VK1100 poprzez sieć Ethernet, aplikacja System sterowania ATEN daje swobodę sterowania różnymi urządzeniami w różnych pomieszczeniach, kiedykolwiek i w dowolny sposób.
Urządzenie VK1100 można z łatwością połączyć z istniejącą siecią i łatwo zintegrować z produktami ATEN VanCryst pro-A/V oraz kompletną linią urządzeń, w tym sprzętu A/V, systemów oświetlenia, klimatyzacji, czujników ruchu, przełączników zasilania i wielu innych. Urządzenie VK1100 pracuje jako scentralizowana platforma, za pomocą której można monitorować, zarządzań i bezpośrednio kontrolować urządzenia za pomocą dostosowanego interfejsu użytkownika z poziomu urządzenia iPad.
Urządzenie VK6000 oferuje szybką konfigurację, która ułatwia konfigurowanie sterowania sprzętowego i pracy urządzenia w kilku łatwych krokach za pomocą intuicyjnego interfejsu użytkownika. Za pomocą połączenia Ethernet aplikacja System sterowania ATEN pozwala importować i aktualizować profile wyświetlania z poziomu dotykowego interfejsu użytkownika VK2100. Każdy profil wyświetlania oferuje dostosowany interfejs użytkownika służący do sterowania, który zapewnia szybki dostęp do urządzenia docelowego. Użycie dowolnego profilu jest chronione hasłem, co zapewnia bezpieczny dostęp do systemu.
System sterowania ATEN jest idealnie dostosowany do sal konferencyjnych, centrów konferencyjnych, sal posiedzeń, klas lub innych pomieszczeń wymagających współpracy szeregu urządzeń za pośrednictwem łatwych funkcji zarządzających przy optymalnej skuteczności i wydajności.

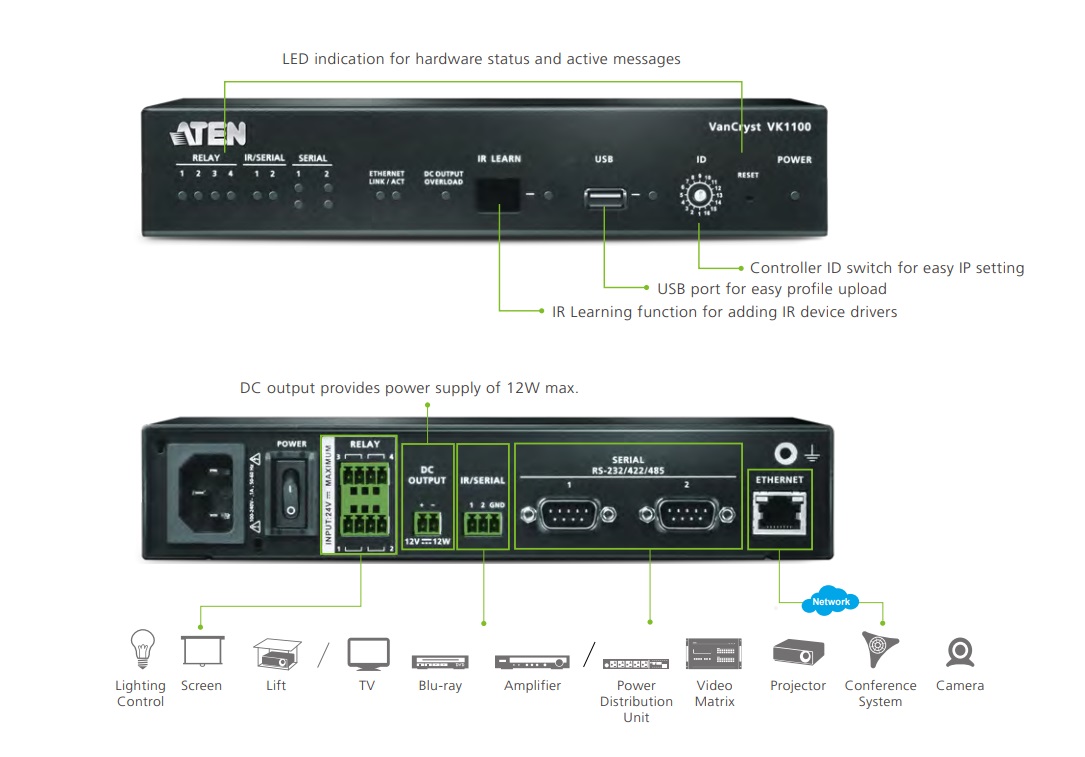

- Kompaktowy kontroler VK1100
- Obsługuje różne połączenia interfejsu:
- 2 x porty szeregowe
- 2 x port IR/porty szeregowe
- 4 x kanały przekaźnikowe
- 1 x port Ethernet
- 1 x port USB dla łatwego przesyłania profilu
- Funkcja uczenia IR w celu dodawania sterowników urządzeń IR
- Łatwa konfiguracja ustawienia systemu za pomocą interfejsu GUI
- Wskaźnik LED dla stanu sprzętu i aktywnych komunikatów
- Obsługuje narzędzie SSH do monitorowania sygnałów wejściowych i wyjściowych Modułu Sterującego
- Oprogramowanie konfiguratora VK6000
- Prosta konfiguracja profilu z łatwymi krokami konfiguracyjnymi za pośrednictwem intuicyjnego GUI
- Niestandardowe projektowanie interfejsu GUI i elementów sterujących do użycia na urządzeniach mobilnych i tabletach
- Wbudowany Generator Baz Danych do konfiguracji sterownika urządzenia i ogólnego zarządzania urządzeniem
- Wbudowana Biblioteka ATEN obejmująca 10,000+ sterowników urządzeń i kompletne sterowniki produktów ATEN VanCryst
- Obsługuje protokoły Telnet, TCP, ONVIF i PJLink do sterowania urządzeniami opartymi na IP przez sieć
- Dwukierunkowa komunikacja umożliwia zdefiniowane przez użytkownika monitorowanie zdarzeń, które automatycznie uruchamia kolejne akcje
- Narzędzie testowe do weryfikacji poleceń w akcji przed przesłaniem profilu do Modułu Sterującego VK2100 / VK1100
- Symulator do symulacji i przeglądu spersonalizowanego GUI przed przesłaniem
- Oprogramowanie systemu ATEN
- Umożliwia administratorom centralne sterowanie wieloma pokojami poprzez profile korzystając z urządzenia mobilnego lub tabletu
- Ograniczony dostęp użytkownika do profili za pomocą uwierzytelniania hasłem
- Synchronizacja kontroli systemowych między wieloma urządzeniami mobilnymi i tabletami
- Do sterowania systemem można używać dowolnego urządzenia mobilnego z systemem iOS, Android, lub Windows - nie trzeba kupować kosztownych, ekskluzywnych paneli użytkowników
| Interfejsy | |
| Podczerwień/szeregowy | • 2 x Programmable IR / Uni-directional RS-232 Port (1 x 3-Pole Terminal Block Connector); IR: – Carrier Frequency: 10KHz~455KHz; Serial: – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), Even or Odd |
| Szeregowy | • 2 x Programmable Bi-directional RS-232/422/485 Port (2 x DB9 Male Connector, configurable via pin assignments); – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), Even or Odd; – Flow Control: None (default) RTS/CTS |
| Przekaźnik | • 4 x Relay Channel (2 x 4-Pole Terminal Block Connector); • Normally open, isolated Relays; • Contact Rating: Max 24 VDC, 2A |
| V DC | • 1 x 12 VDC Output Port (1 x 2-Pole Terminal Block Connector); • Power Supply: 12 VDC, 1A Max |
| Ethernet | • 1 x RJ-45 Female, 10/100Base-T • Supported Protocol: ICMP, TCP/IP, DHCP, HTTPS, SSH • DHCP-enabled. The following default IP settings will be used if no IP is assigned within 30 seconds: IP: 192.168.0.60 Subnet Mask: 255.255.255.0 |
| USB | 1 x USB Type A |
| Przełączniki | |
| ID kontrolera | 1 x 16-segment Switch |
| Zasilanie | 1 x On/Off Switch |
| Uczenie się pilota podczerwieni | 1 x IR Receiver LED |
| Przycisk resetowania | 1 x Semi-recessed Pushbutton |
| Pobór mocy | AC110V:5.4W:87BTU AC220V:5.4W:87BTU |
| Zasilanie | |
| Znamionowa moc wejściowa | Internal Power: 100-240 VAC, 50-60 Hz |
| Środowiskowe | |
| Temperatura robocza | 0 – 50°C |
| Temperatura przechowywania | –20 – 60°C |
| Wilgotność | 0 - 80% RH, Non-Condensing |
| Właściwości fizyczne | |
| Obudowa | Metal |
| Masa | 1.19 kg ( 2.62 lb ) |
| Wymiary(D x S x W) | 21.50 x 16.23 x 4.18 cm (8.46 x 6.39 x 1.65 in.) |
| Uwaga | Uwaga, dla niektórych produktów z montażem RACK standardowe wymiary szerokość/głębokość/wysokość mogą być wyrażone w postaci długość/szerokość/wysokość. |
