ATEN Control System - 12-przyciskowa tablica kontrolna (EU, 2 Gang)

VK0200 to w pełni konfigurowalny 12-przyciskowy panel kontrolny, który integruje kontroler z klawiaturą jako kompleksowe rozwiązanie. Przeznaczony do sterowania małą / średnią salą konferencyjną lub salą lekcyjną , VK0200 oferuje gotowe do użycia rozwiązanie, które z łatwością łączy urządzenia, konfiguruje za pomocą intuicyjnego oprogramowania konfiguracyjnego VK6000 oraz elastycznie dostosowuje funkcje przycisków i układ klawiatury do większości aplikacji.

Control System ATEN jest system zarządzania oparty na sieci Ethernet , która łączy wszystkie urządzenia sprzętowe znalezione w pokoju dla scentralizowanego sterowania wysiłku. Pad kontrolny VK0200 pełni nie tylko rolę głównego kontrolera łączącego sprzęturządzenia,ale działa również jako interfejs sterowania z konfigurowalnymi przyciskami i układem. Tworzony z myślą o elastyczności, podwójny panel kontrolny można rozmieścić w 125 różnych kombinacjach od 6 do 12 przycisków, które są tak proste, jak klocki Lego. Łącząc się z siecią lokalną, użytkownicy przekonają się, że korzystanie z oprogramowania VK6000 w celu skonfigurowania żądanego sterowania dowolnego podłączonego urządzenia z panelu sterowania jest łatwe . Dzięki gotowemu do użycia combo Control Pad masz natychmiastową i inteligentną kontrolę nad urządzeniami za pomocą Control Pad, który może zarządzać dowolnym urządzeniem w pokoju.

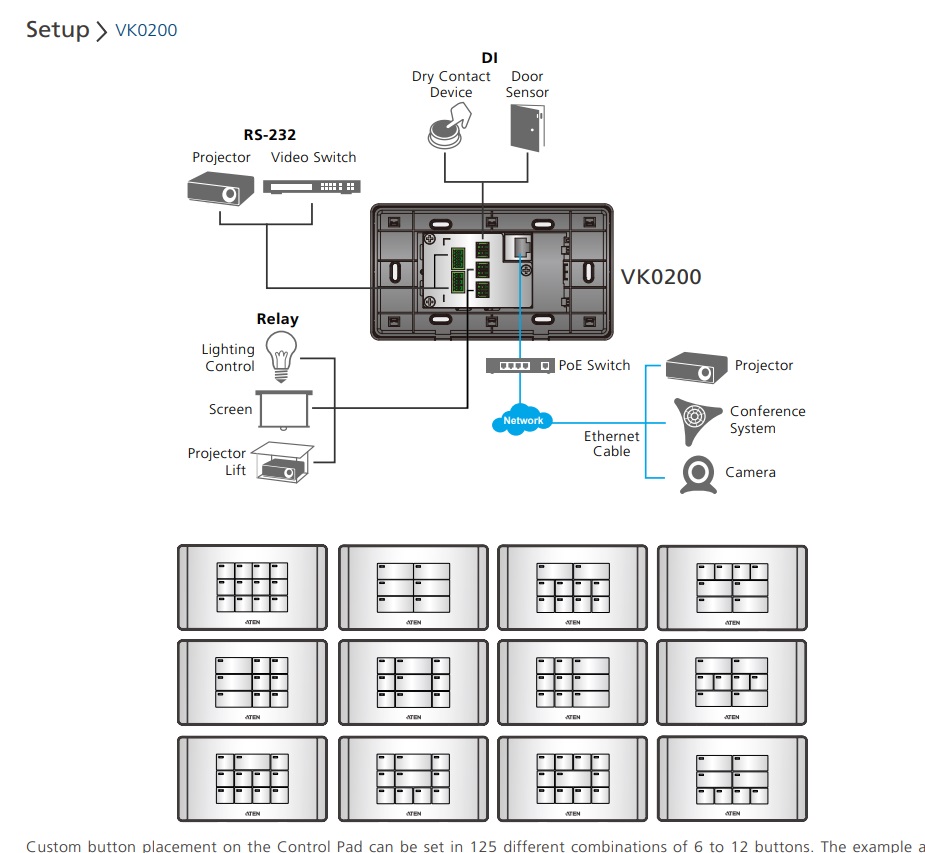

Przykład układu klawiatury

Niestandardowe rozmieszczenie przycisków na panelu sterowania można ustawić w 125 różnych kombinacjach od 6 do 12 przycisków. Powyższy przykład pokazuje 12 najczęściej używanych.

Pad kontrolny VK0200
Obsługuje różne połączenia interfejsu:
• 2 x porty RS-232
• 2 x kanały przekaźnikowe
• 1 xDgitalkanał wejściowy
• 1 x port Ethernet

• Zaprojektowany do montażu w podwójnych skrzynkach przyłączeniowych typu UE i MK
• W pełni konfigurowalny dzięki 125 kombinacjom układu od 6 do 12 przycisków
• Obsługuje natywny KNX IP dla systemów zarządzania budynkiem
• Zgodny z Telnet, TCP, UDP, HTTP, HTTPS, ONVIF i PJLink
• Obsługuje tworzenie kopii zapasowych plików projektu 1
• Graficzny interfejs użytkownika do łatwej konfiguracji systemu
• Obsługuje komunikację SSH do monitorowania danych 2
• Sygnalizacja LED stanu połączenia i sprzętu
• Dwukolorowe diody LED dla jasny wskazanie w ciemnym otoczeniu
• Nadmiarowe zasilacze - Power over Ethernet i DC 5V (opcjonalnie)
• Dostosowana usługa grawerowania przycisków

Oprogramowanie konfiguratora VK6000

• Prosta konfiguracja profilu z łatwymi krokami konfiguracji za pomocą intuicyjnego interfejsu GUI
• Konfigurowalny interfejs GUI do użycia na urządzeniach mobilnych i PC 3
• Obsługuje ControlAssist, który umożliwia sterowanie komputerem 4
• Wbudowany generator baz danych do konfiguracji sterowników urządzeń i ogólnego zarządzania urządzeniami
• Wbudowana biblioteka ATEN zawierająca ponad 10 000 sterowników urządzeń i kompletne sterowniki produktów ATEN VanCryst
• Dwukierunkowa komunikacja umożliwia zdefiniowane przez użytkownika monitorowanie zdarzeń w celu automatycznego wyzwalania kolejnych działań
• Narzędzie testowe do weryfikacji poleceń w akcji przed przesłaniem profilu do panelu sterowania VK0200

Uwaga:
1. Każda skrzynka kontrolna ATEN może wykonać kopię zapasową jednego pliku projektu.
2. Protokół SSH może być wykorzystywany do monitorowania danych odbieranych / przesyłanych przez Control Pad.
3)Dodatkowywymagana jest licencja na sterowanie mobilne.
4. Szczegółowe informacje na temat obsługiwanych operacji sterowania komputerem znajdują się w instrukcji obsługi systemu sterowania ATEN .
