Aten 1-portowy bezpieczny serwer urządzenia szeregowego RS-232/422/485

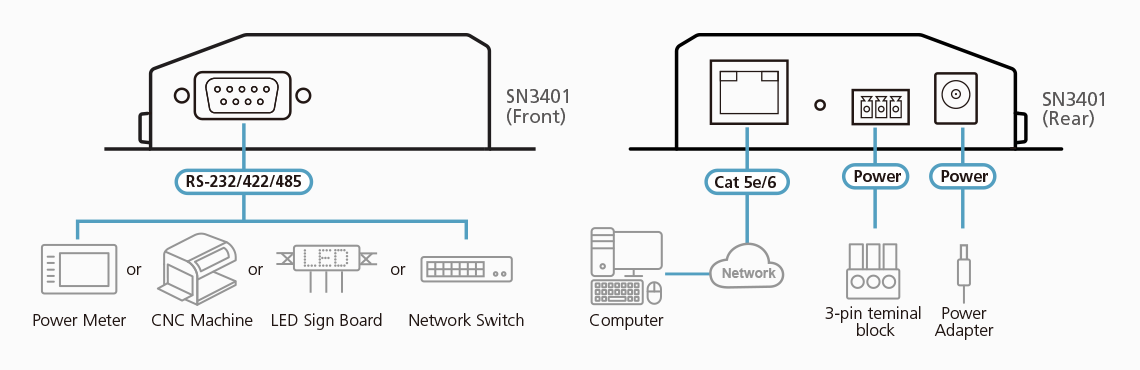

SN3401, bezpieczny serwer urządzenia szeregowego (Secure Device Server) jest zewnętrznym urządzeniem sieciowym opartym na protokole IP, które bezpiecznie łączy starsze urządzenia szeregowe RS-232/422/485 z siecią Ethernet w celu uzyskania do nich zdalnego dostępu z komputera znajdującego się w dowolnym miejscu, co pozwala użytkownikom rozszerzyć liczbę portów szeregowych dla dowolnego komputera głównego w sieci.

SN3401 jest szczególnie przydatny w zastosowaniach związanych z kontrolą procesów przemysłowych, ponieważ w wielu branżach systemy SCADA (Supervisory Control and Data Acquisition) zbierają dane ze sterowników PLC, mierników i czujników poprzez porty szeregowe. SN3401 dwukierunkowo tłumaczy dane między formatami szeregowymi i Ethernet oraz ułatwia dostęp do danych ze wszystkich instrumentów gromadzenia danych z lokalnych i zdalnych miejsc poprzez sieć Ethernet.

SN3401 posiada wiele użytecznych trybów pracy. Obsługuje bezpieczny serwer / klient TCP, bezpieczny serwer / klient tunelowania szeregowego, bezpieczny Real COM i tryby zarządzania konsolą dla aplikacji o krytycznym znaczeniu dla bezpieczeństwa, takich jak telekomunikacja, kontrola dostępu i zdalne zarządzanie obiektami.

SN3401 może być używany jako standardowa bramka Modbus do konwersji między protokołami Modbus TCP i Modbus RTU / ASCII. Może on bezproblemowo zintegrować szeregowe urządzenia podrzędne Modbus z istniejącą siecią Modbus TCP i w ten sposób udostępnić je szeregowym urządzeniom nadrzędnym.

• Łączność Serial-to-Ethernet
  • 1 port szeregowy RS-232/422/485 do bezpiecznej transmisji danych szeregowych przez sieć Ethernet
  • Konfigurowany programowo terminator (120 Ω) i rezystor pull high/low (1K ohm lub 150K ohm) zintegrowany z trybem RS-485 w celu uniknięcia odbić sygnału
  • Bezpieczne tryby pracy - Secure Real COM, Secure TCP Server / Client, Secure Serial Tunneling Server / Client, Console Management (SSH) oraz Console Management Direct (SSH)
  • Standardowe tryby pracy – Real COM, TCP Server / Client, Serial Tunneling Server / Client, UDP, Console Management (Telnet) oraz Console Management Direct (Telnet)
  • Sterowniki dla trybów Real COM, Real TTY i Fixed TTY dla systemów Windows, Linux i UNIX
  • Wygodny dostęp do konsoli zarządzania poprzez przeglądarkę Java (SSH / Telnet) lub klientów innych firm, takich jak PuTTY
  • Łatwy dostęp do portu konsoli poprzez przeglądarkę Java i przygotowany do Sun Solaris ("break-safe")
  • Wielu użytkowników może jednocześnie uzyskać dostęp do tego samego portu - do 16 połączeń na port
  • Obsługa bramy Modbus do konwersji między protokołami Modbus TCP i Modbus RTU / ASCII

• Sprzęt
  • Redundancja wejść zasilania (gniazdo zasilania i blok zacisków) dla zasilania awaryjnego
  • Ochrona przed przepięciami dla portu szeregowego, sieci Ethernet i zasilania
  • Dostępny jest montaż na szynie DIN, montaż na ścianie, montaż w szafie i instalacja na biurku
  • Obsługuje prędkości transmisji  110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k bps

• Bezpieczeństwo
  • Obsługa bezpiecznego logowania z przeglądarek z wykorzystaniem szyfrowania danych TLS 1.2 i certyfikatów RSA 2048-bit.
  • Konfigurowalne uprawnienia użytkowników do dostępu i kontroli portów
  • Lokalne i zdalne uwierzytelnianie i logowanie
  • Uwierzytelnianie przez inne podmioty (np. RADIUS)
  • Filtr adresów IP dla ochrony bezpieczeństwa

• Zarządzanie
  • Dostęp przez przeglądarkę z intuicyjnym interfejsem graficznym (GUI)
  • Webowy kreator szybkiej konfiguracji umożliwiający szybką konfigurację
  • Dostęp terminalowy z menu przez Telnet / SSH
  • Wykrywanie online / offline podłączonych urządzeń szeregowych (w tym poprzez blok zacisków) - automatyczne wysyłanie powiadomień o zdarzeniach, gdy urządzenia są w trybie offline (np. awaria zasilania) w celu monitorowania stanu urządzenia
  • Logi zdarzeń systemowych i logi portów będą zapisywane w pamięci wewnętrznej lub na serwerze Syslog
  • Agent SNMP (v1 / v2c)
  • Powiadomienie o zdarzeniu - obsługuje powiadomienia SMTP email oraz SNMP Trap (v1 / v2c)
  • Tworzenie kopii / przywracanie konfiguracji systemu i możliwość aktualizacji oprogramowania sprzętowego
  • Bufor portu 64 KB zapobiega utracie danych w przypadku awarii sieci
  • Obsługa NTP do synchronizacji z serwerem czasu
  • Wielojęzyczny interfejs graficzny oparty na przeglądarce internetowej

• Złącza
  Szeregowy	1 x DB-9 męskie
  Sieć	1 x gniazdo RJ-45
  Zasilanie	1 x gniazdo DC Jack 1 x 3-pinowy zacisk terminalowy
  Przełączniki
  Resetowanie	1 x zagłębiony przycisk chwilowy
  Diody LED
  Zasilanie	1 (zielona)
  Stan	1 (żółta zielona/czerwona)
  10/100 Mb/s	2 (zielona/pomarańczowa)
  Porty	1 (zielona/pomarańczowa)
  Napięcie wejściowe	DC Jack: 9V DC (zasilacz: 9V DC，100-240V AC 50~60 Hz) Zacisk terminalowy: 9-48 V DC
  Pobór mocy	DC9V:1.18W:6BTU DC48V:1.30W:6BTU
  Interfejsy
  Szeregowy	RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND Rezystor Pull High/Low dla RS-485: 1 kiloom, 150 kiloomów Prędkości bitowe: 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps Bity danych: 5, 6, 7, 8 Parzystość: None, Even, Odd, Space, Mark Bity stopu: 1, 1.5, 2 Kontrola przepływu: RTS/CTS, DTR/DSR, XON/XOFF
  Sieć	10/100 Base TX Zintegrowana ochrona izolacji magnetycznej 1,5 kV
  Zgodność	EMC: EN 55032/35 EMI: CISPR 32, FCC Part 15B Class A EMS: IEC 61000-4-2 ESD: styk: 4 kV; przez powietrze: 8 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 3 V/m IEC 61000-4-4 EFT: zasilanie: 1 kV; sygnał: 0.5 kV IEC 61000-4-5 Surge: zasilanie: 2 kV (zasilacz), 1kV (zacisk terminalowy); sygnał: 1 kV IEC 61000-4-6 CS: 150 kHz do 10 MHz: 3 V/m; 10 kHz do 30 MHz: 3 do 1 V/m; 30 kHz do 80 MHz: 1 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs Bezpieczeństwo: Zgodność z normami UL 60950-1 i UL 62368-1 RoHS
  Środowiskowe
  Temperatura robocza	0 - 60°C
  Temperatura przechowywania	-40 - 75°C
  Wilgotność	5 ~ 95% RH, bez kondensacji
  Właściwości fizyczne
  Obudowa	Metal
  Masa	0.20 kg ( 0.44 lb )
  Wymiary(D x S x W)	9.80 x 11.70 x 2.60 cm (3.86 x 4.61 x 1.02 in.)
  Instalacja	biurkowa, ścienna, na szynie DIN, w szafie rack (z VE-RMK1U)
  Inne	Zestaw montażowy rack (VE-RMK1U) jest sprzedawany oddzielnie.
  Uwaga	Uwaga, dla niektórych produktów z montażem RACK standardowe wymiary szerokość/głębokość/wysokość mogą być wyrażone w postaci długość/szerokość/wysokość.
